Общие сведения об автомобиле

Производство автомобиля Renault Logan начато в апреле 2005 г. на заводе ОАО «Автофрамос» в Москве.

Автомобиль Renault Logan относится к В-классу. В Румынии его выпускают под названием Dacia Logan. В настоящее время изготовляют автомобили с кузовом седан, на его базе разрабатывают модификации с кузовами универсал и фургон.

Renault Logan проектировали как доступный семейный автомобиль, поэтому для снижения его стоимости активно использовались узлы и агрегаты других моделей марки. Передняя подвеска автомобиля типа Макферсон с нижними треугольными рычагами разработана на основе подвески автомобиля Renault Clio II, сзади установлена полузависимая Н-образная поперечная балка с продольными рычагами, как у Renault Modus. От новой модели Modus взята и вся система отопления. Электронный блок управления заимствован у Twingo, а от Espace автомобиль получил дефлекторы системы охлаждения и рукоятку рычага переключения передач. Но именно модель Clio передала Logan больше всего – двигатели, рулевое управление, задние тормоза, панель приборов, ручки дверей, рулевое колесо и подрулевые переключатели.

На автомобили Renault Logan устанавливают двигатели рабочим объемом 1,4 и 1,6 л, мощностью 55 кВт (75 л.с.) и 64 кВт (87 л.с.) соответственно. Внешне двигатели идентичны и отличаются лишь радиусом кривошипа коленчатого вала и высотой блока цилиндров.

Кузов – типа седан, несущий, цельнометаллический, сварной конструкции, c навесными передними крыльями, дверьми, капотом и крышкой багажника.

Трансмиссия выполнена по переднеприводной схеме, приводы передних колес оснащены шарнирами равных угловых скоростей типа «Трипод». Коробка передач пятиступенчатая механическая. Коробки передач, устанавливаемые на автомобили с двигателями рабочим объемом 1,4 и 1,6 л, практически одинаковы по конструкции, имеют одинаковые передаточные числа и различаются только размерами картера сцепления, что обусловлено применением на этих двигателях сцеплений разного диаметра.

Тормозные механизмы передних колес дисковые, с плавающей скобой. Тормозные механизмы задних колес барабанные, с автоматической регулировкой зазоров между тормозными колодками и барабанами. По заказу автомобили могут быть оснащены антиблокировочной системой (ABS) тормозов.

Рулевое управление травмобезопасное, с рулевым механизмом типа шестерня–рейка, под заказ устанавливают гидравлический усилитель. Рулевая колонка по углу наклона не регулируется. В ступице рулевого колеса установлена подушка безопасности. По заказу аналогичная подушка безопасности может быть установлена и для переднего пассажира.

Стеклоподъемники всех дверей по заказу могут быть оборудованы электроприводами.

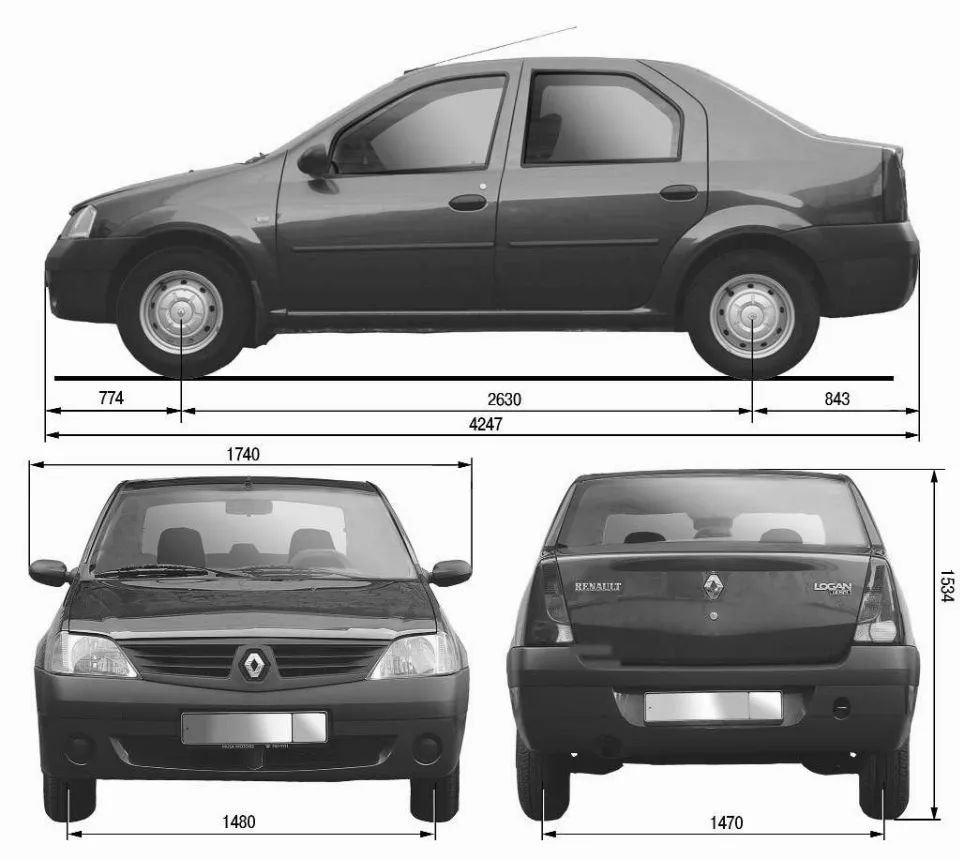

Габаритные размеры автомобиля 1.1. Габаритные размеры автомобиля

Технические характеристики автомобилей приведены в табл. 1.1. Габаритные размеры автомобиля показаны на рис. 1.1, элементы автомобиля, расположенные в подкапотном пространстве, и основные агрегаты – на рис. 1.2, 1.3, 1.4.


Подкапотное пространство (вид сверху) автомобиля
1.2. Подкапотное пространство (вид сверху) автомобиля: 1 – насос гидроусилителя рулевого управления; 2 – высоковольтный наконечник; 3 – правая опора подвески силового агрегата; 4 – модуль зажигания; 5 – пробка маслоналивной горловины; 6 – указатель уровня масла; 7 – верхние опоры стоек передней подвески; 8 – бачок омывателя ветрового стекла; 9 – воздушный фильтр; 10 – вакуумный усилитель тормозов; 11 – бачок главного тормозного цилиндра; 12 – расширительный бачок системы охлаждения двигателя; 13 – крышка монтажного блока реле и предохранителей, электронного блока управления двигателем; 14 – аккумуляторная батарея; 15 – воздухоподводящий рукав; 16 – термостат; 17 – бачок гидроусилителя рулевого управления; 18 – предохранительный крючок замка капота; 19 – термоэкран выпускного коллектора; 20 – масляный фильтр


Подкапотное пространство (вид снизу) и основные агрегаты автомобиля (защита картера двигателя для наглядности снята)
1.3. Подкапотное пространство (вид снизу) и основные агрегаты автомобиля (защита картера двигателя для наглядности снята): 1 – двигатель; 2 – компрессор кондиционера (если установлен); 3 – приемная труба; 4 – электровентилятор системы охлаждения двигателя; 5 – коробка передач; 6 – подрамник; 7 – рычаги передней подвески; 8 – тормозные механизмы передних колес; 9 – рулевые тяги; 10 – стабилизатор поперечной устойчивости; 11 – приводы передних колес; 12 – задняя опора подвески силового агрегата; 13 – рулевой механизм


Основные агрегаты автомобиля (вид снизу сзади)
1.4. Основные агрегаты автомобиля (вид снизу сзади): 1 – амортизаторы; 2 – пружины задней подвески; 3 – глушитель; 4 – термоэкран глушителя; 5 – регулятор тормозных сил в гидроприводе задних тормозов; 6 – тормозные механизмы задних колес; 7 – балка задней подвески; 8 – топливный фильтр; 9 – топливный бак; 10 – стабилизатор поперечной устойчивости задней подвески (если установлен)



Таблица 1.1 Технические характеристики автомобилей
