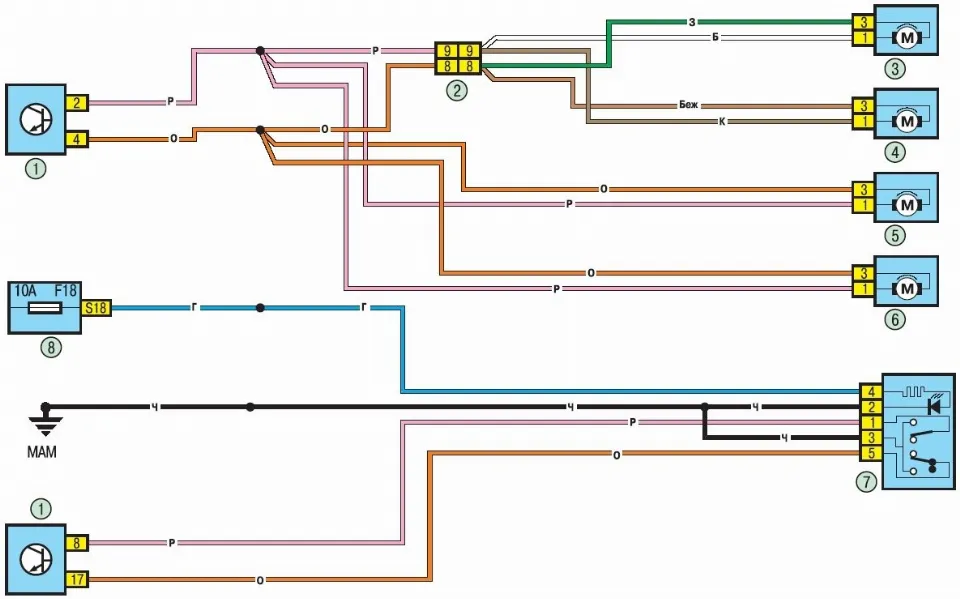

Схема 16. Система центральной блокировки замков
Обозначения:
- коммутационный блок салона
- разъем электропроводки панели приборов/левой задней части кузова
- электропривод замка правой задней двери
- электропривод замка левой задней двери
Коды точек «массы» и правила работы с проводкой — электрооборудование, поиск неисправностей — диагностика проводки.
