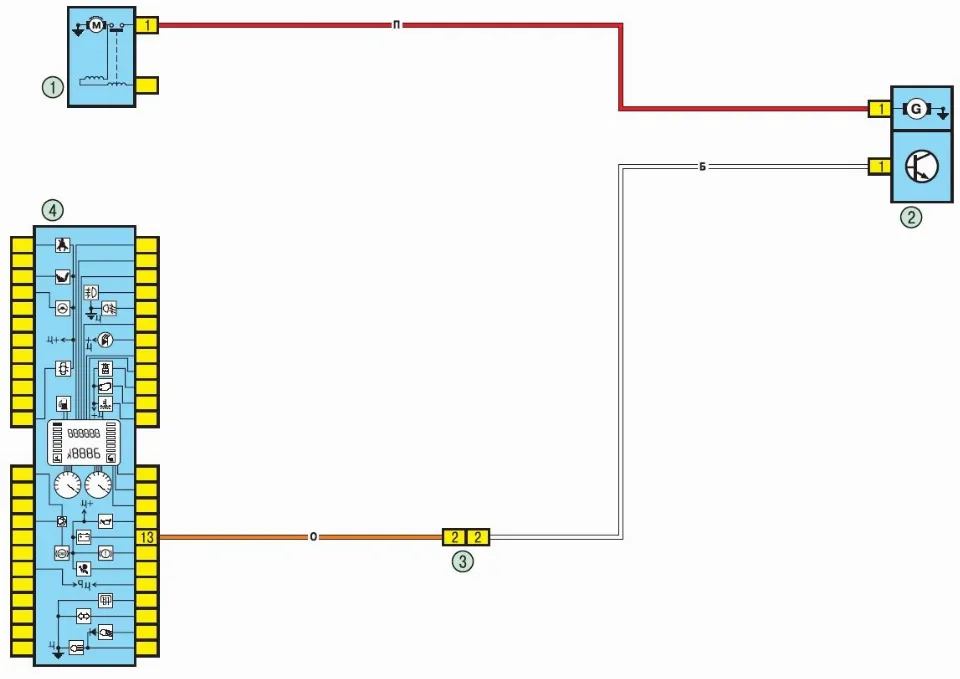

Схема 1. Цепь зарядки аккумуляторной батареи

Схема цепи зарядки аккумулятора.

Обозначения:

  1. стартер;
  2. генератор;
  3. разъём проводки моторного отсека/салона (моноблок);
  4. комбинация приборов.

Если горит лампа зарядки или аккумулятор не заряжается — см. неисправности генератора. Коды точек «массы» на схемах — в статье электрооборудование.
