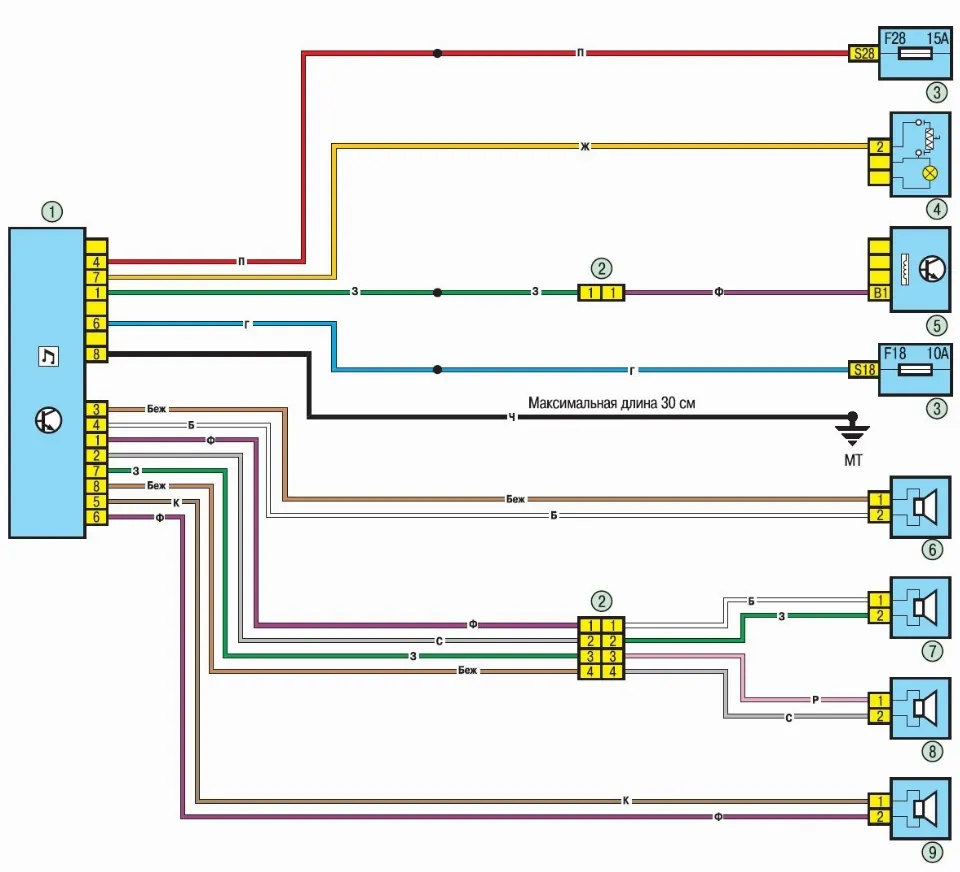

Схема 20. Подключение динамиков акустической системы
Обозначения:
- автомагнитола
- разъем электропроводки моторного отсека/салона (моноблок)
- блок предохранителей в салоне
- прикуриватель
- датчик скорости автомобиля
Где искать блоки предохранителей и реле — предохранители и реле. Коды точек «массы» и правила работы с проводкой — электрооборудование, поиск неисправностей — диагностика проводки.
