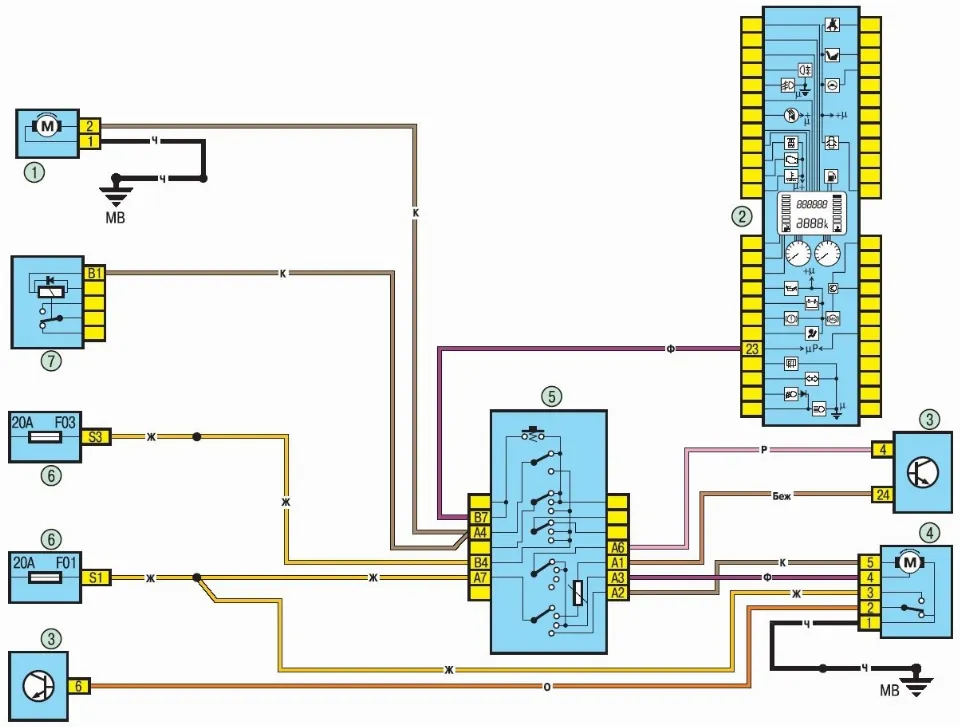

Схема 18. Очиститель и омыватель ветрового стекла, омыватель фар
Обозначения:
- насос омывателя ветрового стекла
- комбинация приборов
- коммутационный блок салона
- электродвигатель очистителя ветрового стекла
Коды точек «массы» и правила работы с проводкой — электрооборудование, поиск неисправностей — диагностика проводки.
