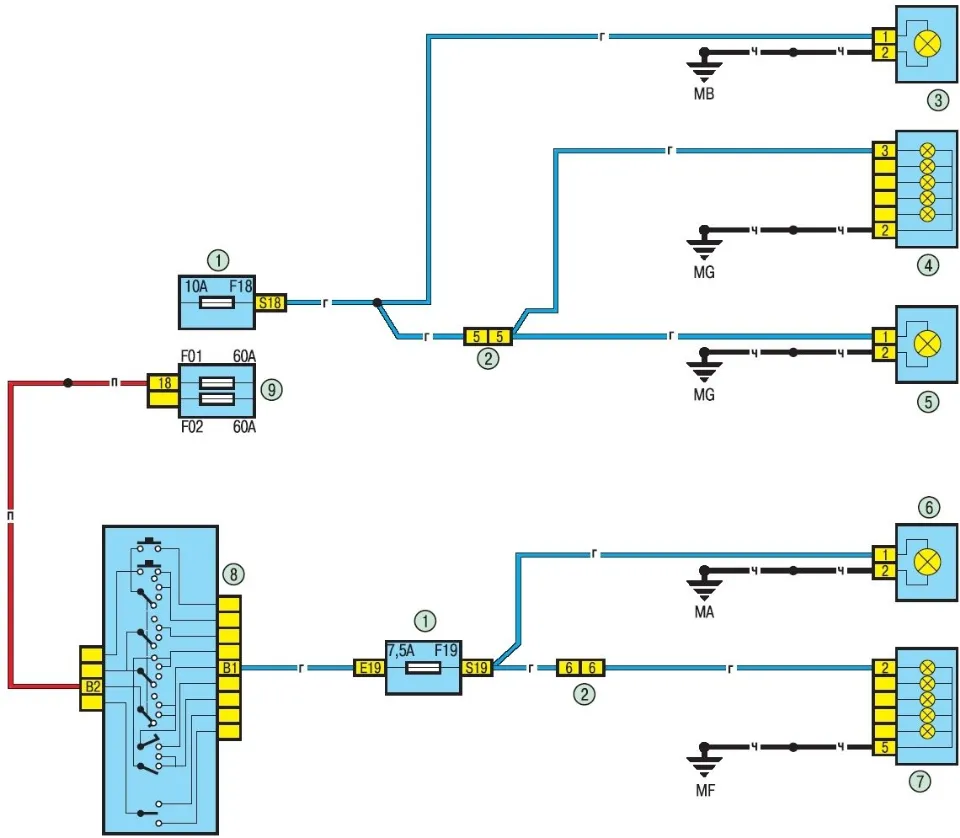

Схема 6. Габаритный свет
Обозначения:
- блок предохранителей в салоне
- разъем электропроводки панели приборов/левой задней части кузова
- габаритный свет левой передней фары
- левый задний фонарь
- фонарь освещения номерного знака
Где искать блоки предохранителей и реле — предохранители и реле. Коды точек «массы» и правила работы с проводкой — электрооборудование, поиск неисправностей — диагностика проводки.
