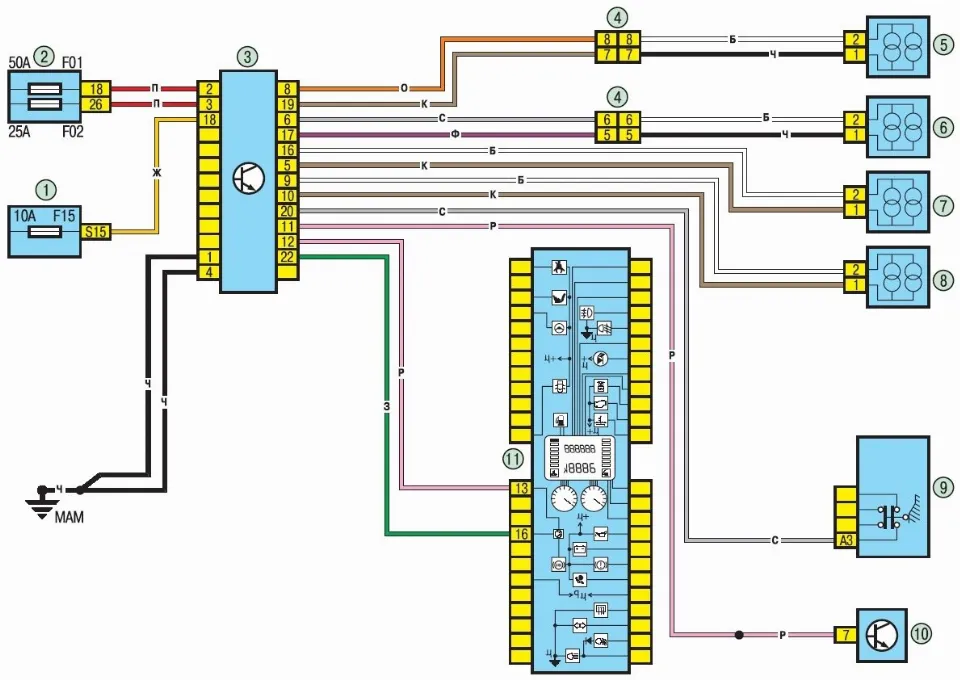

Схема 17. Система управления ABS

Обозначения:

1. блок предохранителей в салоне
2. блок предохранителей 597С в моторном отсеке
3. ЭБУ ABS
4. разъем электропроводки панели приборов/левой задней части кузова

Где искать блоки предохранителей и реле — предохранители и реле. Коды точек «массы» и правила работы с проводкой — электрооборудование, поиск неисправностей — диагностика проводки.
